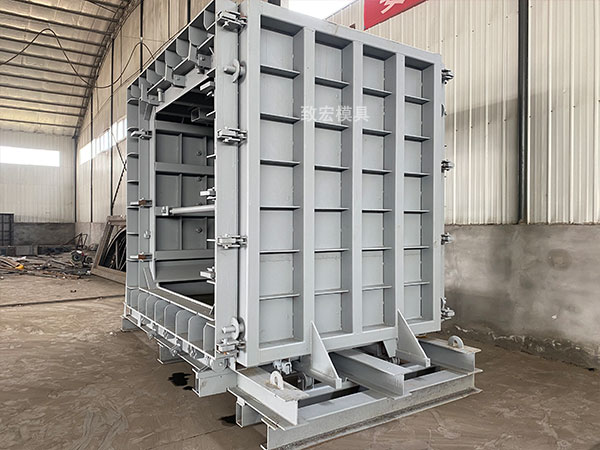

城市地下綜合管廊模具的端模、側模與底模的開合方式端模、側模與底模之間有餃鏈式翻轉型和滾輪式平移型2種開合方式。

城市地下綜合管廊模具的合模

城市地下綜合管廊模具的緊固定位裝置傳統模板通過緊固裝置和定位裝置實現城市地下綜合管廊模具的合模與脫模，定位裝置的作用是使底模、側模、端模及內模間的定位更準確；緊固裝置的作用是緊密連接各模板，形成密閉空間。通常各模板通過定位銷與定位座實現定位與導向作用，控制側模、端模和底模的相對位置，保證模具型腔的尺寸精度。通過擰緊緊固螺母將各模板緊固在一起，定位裝置與緊固裝置為2個獨立裝置，通常由一個定位裝置配合2個緊固裝置共同工作，造成緊固裝置和定位裝置較多，增加了模具的復雜性。

城市地下綜合管廊模具的定位裝置由于預制管廊澆筑后需進行蒸汽養護，城市地下綜合管廊模具暴露在高溫潮濕環境中極易生銹，尤其是脫模時緊固裝置內的緊固螺母與緊固螺栓，由于數量多且易生銹，導致脫模操作困難，降低了生產效率。為此設計了一種新型緊固定位裝置，采用定位銷與楔子代替螺紋結構以解決生銹問題，且兩裝置合為一體，解決了因定位裝置與緊固裝置不在同一軸線上引起的合模精度不夠的問題。
