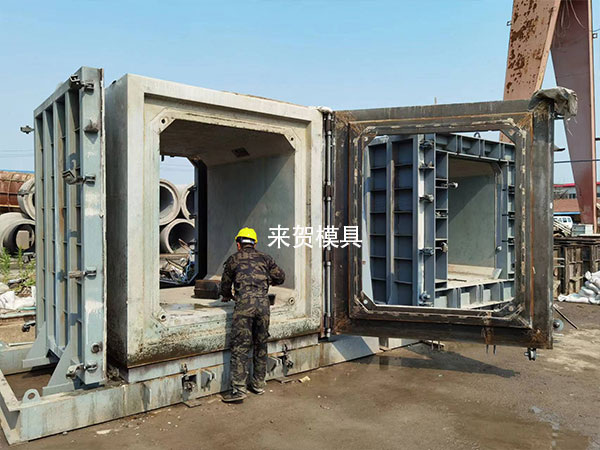

頂進箱涵模具、綜合管廊模具的偏差及防治

1 受力分析

箱涵模具、綜合管廊模具頂進從起動到全部入土，其受力狀況可分為3個階段：

（1）箱涵模具、綜合管廊模具全部在滑板上時，滑板的澆筑坡度決定了箱涵本身的坡度，該階段箱涵模具、綜合管廊模具受力狀況簡單，無需進行受力分析。

（2）當箱涵前端脫離滑板頂入土中，其中重心超出滑板前端時，受力狀態和前一階段相比有較大的差異。

頂進箱涵模具、綜合管廊模具由剛性滑板跌入柔性地層時，與地層接觸處底板受到彈性地基反力集度最大，后面逐漸變小，因而地基的壓縮沉陷值前端大，后面逐漸減小，使箱涵產生前端下叩現象。箱涵受到兩種力矩的共同作用，隨著箱涵模具、綜合管廊模具的繼續頂進q，r值逐漸增大，叩頭力矩也相應增加，若抬頭力矩不足以抵消叩頭力矩的增加時，則箱涵結構的叩頭狀態將繼續保持，并有更惡化的趨勢。
